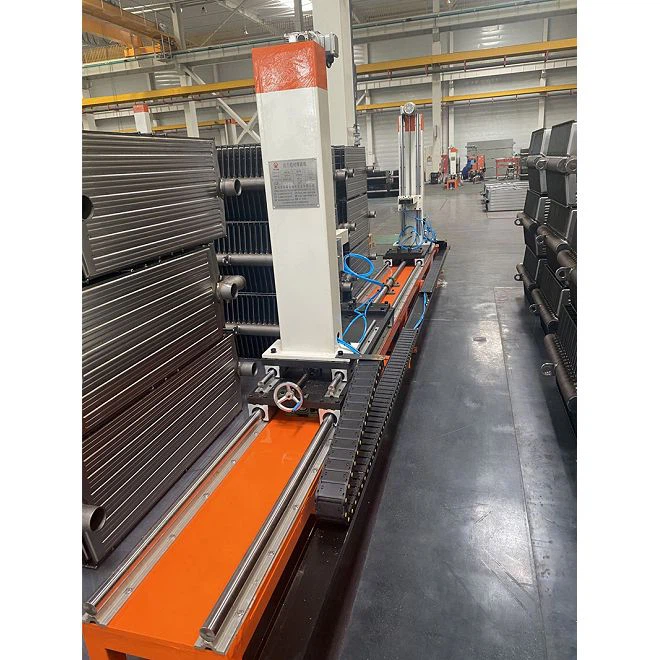

En effektiv och exakt hjälputrustning för flänssvetsning, speciellt utformad för snabb svetsning av transformatorflänsar. Genom kombinationen av motordriven blyskruvjustering + pneumatisk klämma + manuell co₂ gasskyddad svetsning, uppnår den effektiva positionering, stabil klämma och högkvalitativ svetsning av flänsar och radiatorer, lämpliga för små och medelstora satsproduktionsscenarier.
Kärnfunktioner och funktioner
Exakt positionering
Drivet av en motordriven blyskruv, inser den snabb inriktning och fin avståndsjustering mellan fläns- och kylarkroppen, med en positioneringsnoggrannhet på ± 0. 5mm, vilket minskar manuella inriktningsfel.
Snabbklämma
Antar pneumatiska fixturer med stabil och justerbar klämkraft.
Stöd för manuell co₂ gasskyddad svetsning
Öppen arbetsplattform: Verktygsreserverna är tillräckligt med driftsutrymme, kompatibelt med manuell co₂ -svetsningsfackla svetsning, vilket stöder olika svetslinjer som platt svetsning och vertikal svetsning.
Huvudram
Högstyrka struktur
Svetsad från Q235B-stålprofiler, med en spray-målad antikorrosion ytbehandling, som kan bära 1000 kg och fri från deformation efter långvarig användning.
Modulering
Ramen är uppdelad i en positioneringsjusteringszon (motor + blyskruv), en klämmanoperationszon (pneumatiska fixturer) och en svetoperationszon, med tydliga funktionella partitioner för bekvämt underhåll.
Överförings- och positioneringskomponenter
Ledningsskruvöverföringsmekanism
Använder en T-typ precisionsledningsskruv med högprecisionslinjära guider för att säkerställa smidig och stabil justering utan att skaka.
Justerbar gränsbaffel
Den bultfixerade gränsbaffeln kan röra sig horisontellt och anpassa sig till ett flänsdiameterområde på 150-160 mm för att uppfylla olika specifikationskrav.
